白剛玉粉末生產(chǎn)的陶瓷制品強(qiáng)度低、易斷裂，可能由以下原因?qū)е?，需從原料、工藝和后期處理等方面綜合分析：
1.原料問題

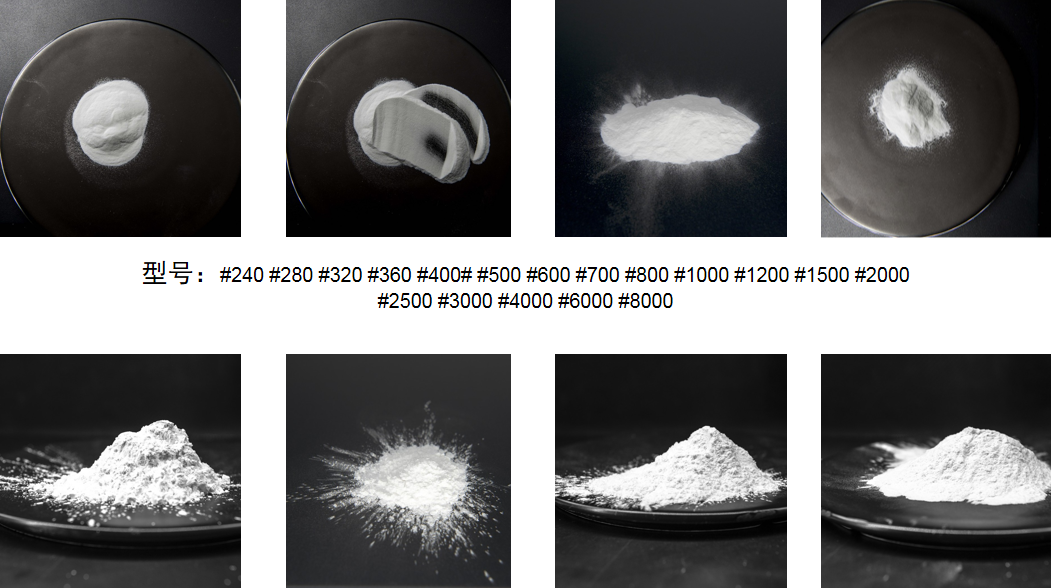

粉末純度與雜質(zhì)：白剛玉（α-Al?O?）純度不足時，雜質(zhì)（如SiO?、Na?O等）會形成低熔點玻璃相，削弱晶界結(jié)合力。
顆粒尺寸與分布：顆粒過粗或分布不均會導(dǎo)致燒結(jié)致密度下降；過細(xì)的粉末可能因團(tuán)聚而形成孔隙。
添加劑不當(dāng)：若使用燒結(jié)助劑（如MgO、Y?O?）比例不合適，可能無法有效促進(jìn)致密化或?qū)е戮Ы缛趸?/span>
2.成型工藝缺陷
成型壓力不足：干壓或等靜壓成型時壓力不夠，坯體初始密度低，燒結(jié)后孔隙率高。
坯體不均勻：粉末混合或填充不均，導(dǎo)致局部應(yīng)力集中，易從薄弱處斷裂。
3.燒結(jié)工藝不當(dāng)
燒結(jié)溫度不足：白剛玉需高溫（通常1600°C以上）才能充分致密化。溫度過低會導(dǎo)致顆粒間未形成強(qiáng)結(jié)合。
保溫時間不足：致密化過程未完成，殘留氣孔或未完全燒結(jié)的晶界。
升/降溫速率不合理：過快升溫可能導(dǎo)致裂紋，過快冷卻會引入內(nèi)應(yīng)力。
4.微觀結(jié)構(gòu)缺陷
孔隙率高：氣孔（尤其是閉孔）是裂紋擴(kuò)展的源頭，顯著降低強(qiáng)度。
晶粒異常長大：過大的晶粒（如幾十微米）會降低材料的斷裂韌性。
晶界污染：雜質(zhì)在晶界富集，形成脆性相（如硅酸鹽玻璃相）。
5.后期加工或使用問題
機(jī)械損傷：加工過程中產(chǎn)生的微裂紋未被檢測到。
熱震或環(huán)境侵蝕：驟冷驟熱或潮濕環(huán)境可能導(dǎo)致應(yīng)力腐蝕。
解決方案建議
原料優(yōu)化
使用高純度（≥99.5%）白剛玉粉末，控制顆粒尺寸（D50建議1-5μm，窄分布）。
添加適量燒結(jié)助劑（如0.1-0.5wt%MgO）抑制晶粒過度生長。
工藝改進(jìn)
成型：提高干壓壓力（如200-300MPa）或采用等靜壓；必要時加入粘結(jié)劑（如PVA）提高坯體強(qiáng)度。
燒結(jié)：
分段燒結(jié)：低溫排膠（600°C以下），高溫?zé)Y(jié)（1600-1800°C，視具體配方）。
延長保溫時間（2-4小時）或采用熱等靜壓（HIP）后處理減少孔隙。
微觀結(jié)構(gòu)調(diào)控
通過SEM觀察斷口，確認(rèn)氣孔分布和晶粒尺寸。
若晶粒過大，可嘗試降低燒結(jié)溫度或縮短保溫時間。
性能測試
測量實際密度（需達(dá)到理論密度的95%以上）。
通過三點彎曲試驗定量評估抗彎強(qiáng)度（白剛玉陶瓷通常應(yīng)≥300MPa）。
典型案例
問題：某企業(yè)使用白剛玉制備坩堝，燒結(jié)后強(qiáng)度不足。
原因分析：SEM顯示晶界處存在SiO?富集相，源于原料雜質(zhì)。
解決：換用高純原料，添加0.3wt%MgO，燒結(jié)溫度從1650°C提升至1750°C，強(qiáng)度提高2倍。
